万用表是否因为看起来复杂且难以使用而让您感到压力，因为它们庞大的用户手册、表盘、设置、按钮、端子和引线也有很多不同的版本？谁能理解这一点？好吧，它们实际上很容易，我将在本文中向您展示如何操作。
在测量家中交流电压的时候一定要将档位调到大于220V的档位上。
这是比电池高得多的电压。电力是危险的，可能是致命的，您应该有资格和能力进行任何电气工作。
您可以购买插座测试仪，它们将检查您的插座，有些还会向您显示电压。这些更安全，我建议您改用这些设备。
对于交流电压测量，请确保我们的红色引线位于 V 端子中，黑色引线位于 COM 端子中。在自动量程类型中，我们只需选择交流电压符号即可。
让您的手指远离尖端，因为它们会带电。如果你触摸它，电流会流过你并电击你。确保电缆上的绝缘层处于完美状态，切勿使用或尝试修理损坏的电缆，购买新的电缆。始终先将黑线连接到中性线，因为如果先将红线连接到有源端子，黑线会立即带电。
请勿在潮湿条件下使用，穿橡胶靴进行绝缘，测量时不要触摸接地表面。
对于北美电路，我建议您先翻转断路器。我们经常在插座的端子上找到一个安全屏。我们将黑色探头放入大槽中，将红色探头放入小槽中，然后推动直到安全屏幕打开。当安全时，再次翻转断路器，仪表将读取该值。
对于英式电路，请先关闭开关。我们在这些上还有一个安全屏幕，将红色探头放入接地端子并向下推以禁用此功能。然后我们将黑色引线放入中性线端子，将红色引线放入带电端子。在安全的情况下，拨动开关，仪表将读取该值。
对于澳大利亚电路，关闭开关，将黑色探头推入中性线，然后将红色探头推入有源端子。在安全的情况下，拨动开关，仪表将读取该值。
对于欧洲电路，我建议您先翻转断路器。我们需要将探头放入端子中，施加一些轻微的压力并倾斜引线以抬起安全屏并插入端子。然后再次翻转断路器。我们也可以使用该系统反转探头并测量电压。
对于手动量程设备，我们遵循与自动量程教程相同的连接和安全程序，但在仪表上，我们从读取的电压中选择下一个值。例如，在 120V 连接上，我们选择 200 设置。在 230 伏连接上，我们选择 700 设置。
如果您不确定音量tage，请先从最高值开始，然后转动拨盘，直到显示正确的值。不要超过最大音量tage 测量仪。如果仪表显示 1，则读数超出范围，您需要将刻度盘转到更高的设置。
现在，您可以获得平均RMS或真RMS万用表。我强烈建议购买 True RMS 类型，因为它更准确。电气设备可能会使波形失真，只有真正的有效值仪表才能准确地测量到这一点。
不要忘记查看 PCBWAY，了解您所有的 3D 打印、CNC 加工、注塑成型，甚至钣金制造需求。查看它们。

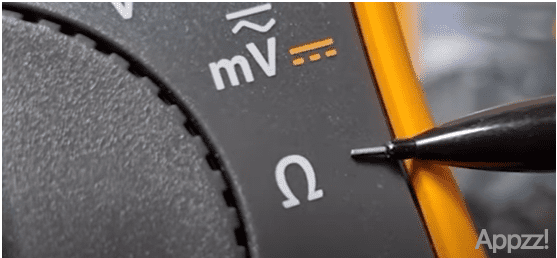

电阻由此符号表示，并使用欧姆的单位。它是对电子穿过某物的难易程度的测量。
例如，电子可以很容易地流过这根铜线，这就是我们使用铜线的原因。然而，流过这个电阻器要困难得多，而且流过橡胶非常非常困难，这就是为什么我们在电线上使用橡胶绝缘层来保护我们免受铜线中的电流的影响。
为了测量电阻，我们需要将黑色引线放入 com 端子，将红色引线放入带有欧姆符号的端子中。
使用自动量程设备，只需将刻度盘转到电阻设置，然后将引线连接到组件上即可。哪一边并不重要。设备现在将显示结果。我们可以测试扬声器、电阻器、电线、电位器等物品。
注意屏幕上的字母。这个只显示欧姆。这个显示 k 欧姆，意思是千欧姆。这个显示 M 欧姆，意思是兆欧姆或百万欧姆。
对于手动范围，我们需要选择正确的设置。请记住，我们使用下一个数字。例如，这个电阻的额定值为 3 k 欧姆，这比 2k 大，所以我们去下一个值，即 20k，我们可以读取结果。
这个万用表的最大设置是2M，所以如果我尝试读取这个5.6M电阻，它只会显示1，因为它无法测量这么大的值。
请注意，电阻也会随温度而变化。电阻器也有容差。这个显示 3 千欧姆，正负 1%，因此它可能介于 3,030 30 毫秒和 2,970 欧姆之间。当我们测量它时，它的 3,014 欧姆，所以这在规定的公差范围内。像这样的其他电阻器具有 5% 的容差。
然而，这个电阻器大约是 2 兆欧姆。但是，当我们将其添加到简单电路中时，我们得到的读数约为 2 千欧姆。那是因为它现在是平行的，阻力是分裂的。不要尝试测试电路板上的组件，而没有先隔离它们。

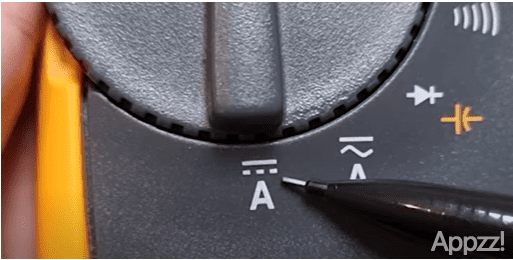

直流电流是衡量有多少电子流过导线中的特定点的量度。直流电意味着电子沿一个方向流动，我们通常在电池供电的设备中发现这一点。它以安培或安培为单位。这使用符号 A，虚线代表直流电。
我们必须将万用表与电路串联放置。对于总电路电流，或电路的分支。请勿将仪表与负载并联，这可能会导致大电流流过仪表并损坏仪表。
您的测量仪将有 3 或 4 个端子。一个可能会显示毫安的 mA，它还应该说明一个数字来表示它可以通过该端子测量的毫安电流。例如，这个规定最大为 400 毫安。如果我们知道我们正在测试的电路低于此值，我们可以将红色引线放入端子中。否则，我们必须使用 A 终端。这通常表示为 10A，这意味着最大 10 安培，时间表示它可以连接多长时间。例如，每 15 分钟 10 安培 10 秒。
选择直流电设置，将红色探头连接到10A端子，将黑色探头连接到COM端子，然后将红色探头连接到电源侧，将黑色探头连接到电路，我们得到结果。
对于手动范围，我们需要选择正确的设置。我们已经知道这个电路大约是 15 毫安，所以我们使用毫安端子，然后选择下一个最高值，即 20 毫安来获得结果。
如果我们不知道电流，我们首先使用 10A 端子，选择最高设置并逐步下降。虽然这里显示 0.25 安培。
交流电流
交流电意味着电气系统中的电子不断前后流动，我们在家庭电气系统中发现了这一点。它以安培或安培为单位。这由带有正弦波的字母 A 表示。
请记住，电是危险的，可能是致命的。您应该有资格和能力进行任何电气工作。
如果您只想通过电线测量交流电流，我建议您改用钳形表。这样要安全得多。只需夹紧一根电线并选择交流电选项即可。如果将有源线和中性线夹在一起，电流将相互抵消，您将无法获得准确的读数。
如果您需要测量设备的电流，请购买能量监视器插头并将您的设备插入其中。它将安全地向您显示电流、电压和功率。
如果您绝对必须使用万用表，那么我们必须将设备与电路串联。该器件的内阻非常低，可能仅为 0.2 欧姆。并联会使电表暴露在电路的全电压下，立即导致巨大的电流流过电表并破坏它。
探头将与它们接触的任何导电表面一起带电。小心。
检查您的测量仪是否具有交流电流设置。如果没有，则不要尝试将其用于此目的。接下来，检查终端标识。有些将有一个用于测量毫安的专用端子，它将说明它可以处理的最大电流。如果您知道您的电路会超过此值，或者您不知道最大电流，那么我们需要使用标有 A 的端子，通常这将标记为 10A，表示最多可以连接 10 安培，它通常会告诉您多长时间，例如最大 10 安培 10 秒，然后您必须断开它 15 分钟以冷却。如果测量的电流较低，则可以延长此时间。查看制造商指南。
大多数仪表都带有保险丝来保护设备。如果超过 10 安培，这会加热并断开电路。您可以通过将红色引线连接到 V 端子并将探头放入熔断器端子，然后选择电阻设置来检查保险丝。如果它显示的值小于 0.5，它应该没问题，如果它显示 O.L，那么它就坏了。您可以取下后盖，更换保险丝。
要使用万用表，请将红色探头放入 10A 端子，将黑色引线插入 COM 端子并选择交流电设置。确保电源已从电路断开。将黑色探头连接到负载侧，将红色探头连接到电源侧，确保您的仪表现在是串联的。检查该区域以确保重新打开电源是安全的。然后，您将看到结果。
如果您有手动范围表，请从最高设置开始，这通常是 10 安培。它将显示结果。如果它显示的电流小于 1 安培并且该值小于下一个设置，例如 0.15A，则您可以更改设置。
请记住，电是危险的，可能是致命的。您应该有资格和能力进行任何电气工作。
如果您只想通过电线测量交流电流，我建议您改用钳形表。这样要安全得多。只需夹紧一根电线并选择交流电选项即可。如果将有源线和中性线夹在一起，电流将相互抵消，您将无法获得准确的读数。
如果您需要测量设备的电流，请购买能量监视器插头并将您的设备插入其中。它将安全地向您显示电流、电压和功率。
如果您绝对必须使用万用表，那么我们必须将设备与电路串联。该器件的内阻非常低，可能仅为 0.2 欧姆。并联会使电表暴露在电路的全电压下，立即导致巨大的电流流过电表并破坏它。
探头将与它们接触的任何导电表面一起带电。小心。
检查您的测量仪是否具有交流电流设置。如果没有，则不要尝试将其用于此目的。接下来，检查终端标识。有些将有一个用于测量毫安的专用端子，它将说明它可以处理的最大电流。如果您知道您的电路会超过此值，或者您不知道最大电流，那么我们需要使用标有 A 的端子，通常这将标记为 10A，表示最多可以连接 10 安培，它通常会告诉您多长时间，例如最大 10 安培 10 秒，然后您必须断开它 15 分钟以冷却。如果测量的电流较低，则可以延长此时间。查看制造商指南。
大多数仪表都带有保险丝来保护设备。如果超过 10 安培，这会加热并断开电路。您可以通过将红色引线连接到 V 端子并将探头放入熔断器端子，然后选择电阻设置来检查保险丝。如果它显示的值小于 0.5，它应该没问题，如果它显示 O.L，那么它就坏了。您可以取下后盖，更换保险丝。
要使用万用表，请将红色探头放入 10A 端子，将黑色引线插入 COM 端子并选择交流电设置。确保电源已从电路断开。将黑色探头连接到负载侧，将红色探头连接到电源侧，确保您的仪表现在是串联的。检查该区域以确保重新打开电源是安全的。然后，您将看到结果。
如果您有手动范围表，请从最高设置开始，这通常是 10 安培。它将显示结果。如果它显示的电流小于 1 安培并且该值小于下一个设置，例如 0.15A，则您可以更改设置。

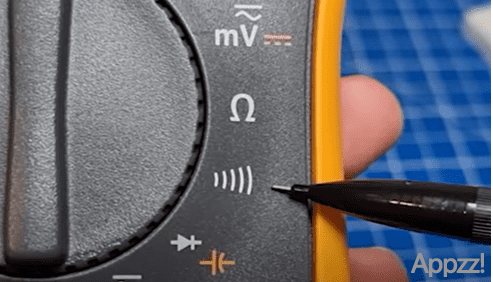

我们使用连续性函数来测试电路中的两个点是否连接，如果是这样，则意味着电流可以流动。
只需将黑色引线连接到 COM 端子，将红色引线连接到带有连续性符号的端子即可。如果它没有显示这一点，但确实有功能，则使用 V 端子。
屏幕默认为 OL，表示开环。一起敲击引线以测试仪表。它应该发出哔哔声。有些显示灯。它将显示电阻，通常在电线中为零欧姆或非常接近。我们可以用它来测试电路或电线的断裂。我们可以测试开关是否正常工作，我们可以检查保险丝是否正常工作。我们可以通过将一端连接在一起并测试另一端来测试很长的距离电缆。
重要的是，现在我们可以得到错误的读数，但是，如果我们试图在这两个明显损坏的点之间进行测试，仪表将找到替代路线并指示连续性。因此，您必须考虑这一点并在可能的情况下进行隔离。
连续性测试不适用于高电阻电路。例如，这根电线很好。这个低值电阻器也很好，但是这个高值电阻器太大了，仪表指示没有连续性，即使有。

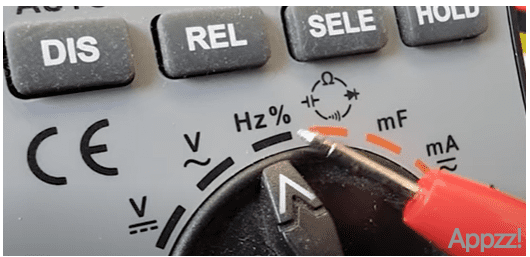

频率使用此符号，这是指电信号模式每秒重复的次数。例如，北美的家庭使用 60Hz，欧洲的家庭使用 50Hz。这只是意味着交流正弦波每秒重复 60 或 50 次。但我们以赫兹为单位来衡量这一点。这完全与发电机的速度有关。（3,600 或 3,000rpm）。
请记住，电力是危险的，可能是致命的，您应该有资格和能力进行任何电气工作。
为了读取频率，我们将红色引线插入 V 端子，将黑色引线插入 COM 端子。然后在仪表上选择频率功能。确保您的引线、设备和工作区域安全。我建议先关闭电源。请勿触摸探头末端，穿橡胶靴以绝缘自己并远离接地表面。然后连接到电气系统并再次打开电源。然后，这将显示频率，具体取决于您在世界的位置。断开连接前关闭电源。
这个特定的仪表默认为交流电压tage 并指示我们需要按黄色按钮来读取频率。

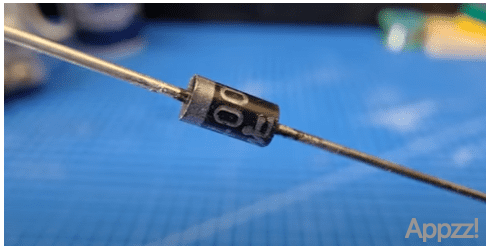

二极管看起来像这样，它们只允许电流沿一个方向流动。我们使用此符号在工程图纸中表示它们。
要测试它们，请将刻度盘转到二极管设置。将红色引线连接到二极管端子，将黑色引线连接到 COM 端子。如果我们像这样连接引线，我们应该读取 OL，因为二极管阻止了仪表读取读数。当我们反转引线时，应该会出现一个值。通常介于 0.5 和 0.8 之间。如果OL在两个方向上都显示，或者两个方向上都出现大约0.4的读数，则二极管有故障，需要更换。
我们还可以使用电阻模式检查二极管。我们应该看到一个介于 1 千兆欧姆到 10 兆欧姆之间的值，并反转连接，我们应该看到 OL。
LED 也是二极管，它们只是发光。我们也可以使用二极管功能来测试这些，LED 应该会产生非常暗淡的光线。LED 仅在一个方向上亮起，并在相反方向上阻挡电流。较高电压的 LED 不会显示值。
电容器在电路中存储和放电电子，它们由这些符号表示。在电解电容器的一侧，它应该说明额定容量、最大电压和负极端子。有些类型不显示此内容，我们需要找到制造商的数据表。
电容器断开后可以长时间存储高电压。不要触摸引线，因为它会通过您排出。

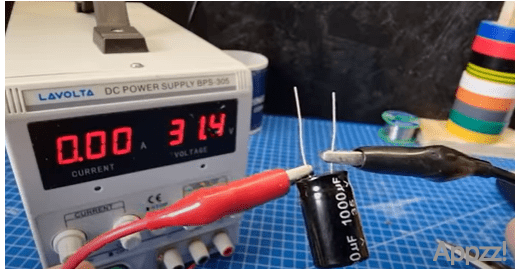

我们可以通过选择直流电压设置来测试电容器的电压，将黑线放入 COM 端子，将红线放入 V 端子。然后，小心地将探头连接到电容器，黑色探头接触极化电容器的负极端子。并非所有电容器都是极化的。测量仪现在将显示存储的电压。
如果我们看到几伏或更高的读数，就像这个一样，那么我们应该在端子上放置一个适当尺寸的电阻器。这是一个小电容器，所以我将使用 2 千欧姆、0.25 瓦的电阻器。我们可以看到储存的能量被安全地释放出来。
现在选择电容器设置，此特定型号默认为二极管，并表示我们需要按黄色按钮切换到电容器设置。黑色引线保留在COM端子中，红色引线保留在电容器符号端子中。如果极化，将黑色探头连接到负极，并将红色探头连接到正极。然后它将显示结果。
对于非极化类型，我们可以在任一侧使用探头。
使用手动范围计，我们需要选择适当的设置。该值通常在侧面说明，因此我们可以从仪表上的下一个最高值中选择。如果您不知道该值，则从高处开始并降低，直到看到结果。
结果可能与额定值不匹配。这个略高，这个低得多。因此，我们需要考虑它们是否适合我们的电路，并在需要时进行更换。

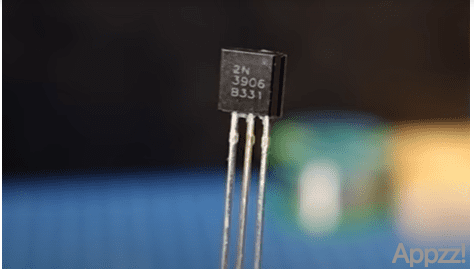

晶体管看起来像这样，它们基本上是一种电子开关。它们由这些符号表示，尽管我们在万用表上使用 hFE 设置。为了测试它们，我们在前面找到识别号，然后找到它的数据表。它告诉我们它是 NPN 类型还是 PNP 类型，哪条腿是基极、发射极和集电极，以及 hFE 值，即电流增益。
找到仪表上的晶体管测试区域。有时我们需要像这样的适配器。然后，我们选择 hFE 设置。然后，我们将晶体管与类型对齐，例如，这是 NPN 类型，所以我使用 NPN 侧，然后我们将支腿插入正确的端子。然后，测量仪会显示结果。这个在范围内，所以很好。如果仪表显示的值超出此范围或仅为 1，则晶体管有故障。
如果您没有内置晶体管测试仪，那么我们可以使用二极管设置。将带有二极管符号的红色引线插入端子，将黑色引线插入 COM 端子。然后将晶体管插入测试板。我们知道这是 NPN 类型，因此我们将红色引线放在基极引脚上，当我们连接到发射极或集电极时，我们看到读数约为 0.6 – 0.7。如果我们在发射极和集电极上进行测试，它不应该给出读数。或者，如果我们将黑色探头放在底座上并测试发射器或集电极。
这个是 PNP 型，所以我们需要将黑色探头放在基座引脚上。当我们将红色探头放在发射器或集电极上时，我们应该看到读数在 0.6 – 0.7 之间。如果我们在发射极和集电极上进行测试，我们不应该看到读数。或者，如果我们将红色引线放在基极引脚上并测试发射极和集电极。

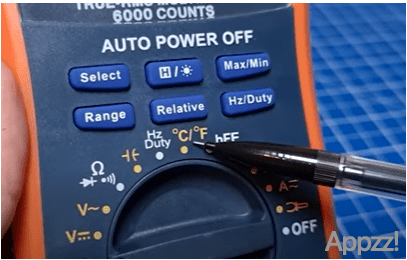

这是温度读数的符号，并非所有万用表都有这个符号。它使用起来非常简单，我们发现我们的温度探头通常看起来像这样;热电偶在一端，连接器在另一端。确保以正确的极性插入连接器。将黑色引线放入 COM 端子，将红色引线放入标有温度符号的端子中，这个只是说输入，但我们可以使用这个端子。然后选择仪表上的温度设置。然后它将显示结果。这个默认为摄氏度，但我们可以通过按下按钮更改为华氏度。这仅用于空气温度或表面温度，请勿在水中使用。
电池
我们需要通过两种方式测试电池。首先，将红色引线放入 V 端子，将黑色引线放入 COM 端子。然后选择直流电压设置。我们将红色探头连接到正极端子，将黑色探头连接到负极端子。然后我们看到电压结果。这块电池的额定电压为 1.5 伏，但当我测试它时，我们看到的是 1.593 伏，因为它是全新的并且充满电。
该电池的读数为 1.07 伏，因此电池没电了。为了全面测试电池，我们需要取一个大约 100 欧姆的电阻器并将其连接到探头上，然后我们将探头连接到电池端子，电流将流过电阻器。电压应该只是略微下降。该电池的额定电压为 1.5 伏，负载时读数为 1.547 伏，因此该电池很好。这块电池的额定电压也是1.5伏，但是当我用电阻器测试时，电压下降到0.86伏，所以这块电池不好，需要更换。
